8. При ОМП оболочки кабеля с изоляцией из сшитого полиэтилена рекомендуется следующая технология:

1) Для определения расстояния до места повреждения защитной оболочки на землю используют петлевой метод, основанный на поочередном измерении падения напряжения на участках экрана кабеля: от начала КЛ до места повреждения оболочки (U1), а затем от конца КЛ до места повреждения (U2), при постоянной величине тока, протекающего по этим участкам экрана:
— Для реализации этого метода на противоположном конце кабельной линии объединяются жила и экран фазы с поврежденной оболочкой и жи ла любой соседней фазы. Для кабельных линий напряжением 10 кВ, имеющих на строительной длине муфты с объединенным экраном всех трех фаз, схема соединений на противоположном конце может быть выполнена путем закорачивания всех отсоединенных от контура заземления экранов и жил между собой. Напряжения U1 и U2 измеряются прибором MFM 5-1, включенным между жилой и экраном с дефектной оболочкой. В качестве милливольтметра может быть использован тестер или мультиметр (например, М8900), входящий в состав приборов для производства работ по испытаниям и измерениям.
— Генератор постоянного тока поочередно подключается относительно контура заземления: к экрану с дефектной оболочкой, при этом измеряется напряжение U1, и к соседней жиле, при этом измеряется напряжение U2.
— При известной длине КЛ (L) расстояние до повреждения (Lx) рассчитывается по форму: Lx = L-Ш/ (U1+U2).

2) Для определения повреждения защитной пластмассовой оболочки КЛ, непосредственно на трассе, используется метод «шаговых потенциалов»:
— Экран дефектной оболочки КЛ отсоединяется от контура заземления (отбалчивается) с двух сторон КЛ. Для кабельных линий напряжением 10 кВ, имеющих на строительной длине муфты с объединенным-экраном всех трех фаз, отбалчиваются все экраны. Как правило, ранее собранная схема для определения расстояния до места повреждения может быть использована и при поиске места повреждения непосредственно на трассе.
— Генератор постоянного напряжения подключается одним концом к оболочке КЛ другим концом к контуру заземления. При этом желательно, для более достоверной идентификации сигнала на трассе, включить генератор в режиме периодической генерации последовательности импульсов тока.
— В зоне предполагаемого места повреждения, перемещаясь вдоль трассы, проводят измерения. Для этого, погружая оба щупа в землю на приблизительно одинаковом расстоянии, производится измерение разности потенциалов. До места повреждения прибор, с помощью которого производится измерение разности потенциалов, будет показывать отклонение стрелки от среднего положения в одну сторону, а за местом повреждения в другую. По мере приближения к месту повреждения величина фиксируемого потенциала будет возрастать и непосредственно перед местом повреждения будет зафиксировано наибольшее значение измеренного потенциала. Сразу за местом повреждения стрелка индикатора отклоняется на тоже число делений но в другую сторону. При расположении щупов на одинаковом расстоянии от места повреждения, стрелка индикатора останется в нулевом положении. Таким образом индикация направления тока указывает место расположения повреждения.

9. При ОМП на КЛ с изоляцией из сшитого полиэтилена напряжением от 10 кВ и выше рекомендуется следующая технология:
   — Перед определением места повреждения на КЛ необходимо провести испытание изоляции всех трех жил кабеля относительно оболочки и выявить поврежденную жилу.

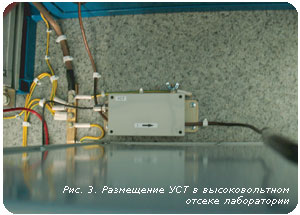

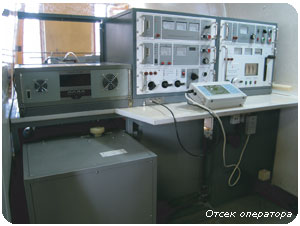

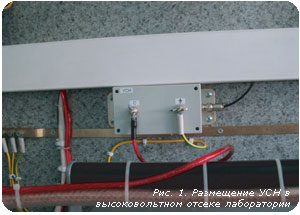

   — Испытание следует проводить с помощью высоковольтной испытательной установки выпрямленного напряжения. Испытываются все три жилы КЛ напряжением не более 25 кВ, предварительно включив и настроив прибор типа Щ 4120 или ЦР0200. Определение расстояния до места повреждения этими приборами проводить при первых пробоях изоляции.
   — После выявления поврежденной жилы, при неуспешном определении расстояния до места повреждения волновым методом, необходимо с помощью прожигающей установки (с учетом требований п. 5. и п. 17. данной инструкции), снизить сопротивление в месте пробоя до величины от 0 до 150 Ом. Это позволит для определения расстояния использовать приборы Р-5-10, Рейс-105, Рейс-205.

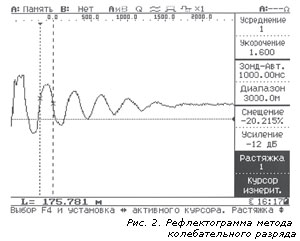

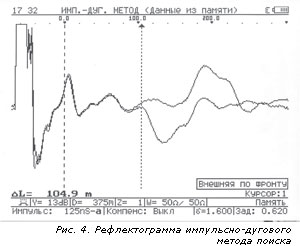

   — В случае неуспешного применения импульсных искателей повреждения, если кабель в месте повреждения имеет сопротивление более 200 Ом и импульсным методом невозможно определить расстояние до зоны повреждения, необходимо с помощью прожигающей установки снизить сопротивление в месте повреждения или использовать импульсно-дуговой метод.
   — При определении расстояния до места обрыва КЛ также используются приборы Р-5-10, Рейс-105 и Рейс-205.

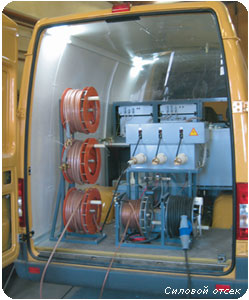

   — Место повреждения жилы на трассе КЛ определяют акустическим методом. С помощью импульсно волнового генератора в поврежденную жилу КЛ посылается высоковольтная волна от заряженного конденсатора, которая в месте повреждения создает пробой. В предполагаемой зоне повреждения мастер по измерениям с помощью акустического датчика и усилителя точно определяет место повреждения.
   — В случае, если сопротивление в месте повреждения будет иметь величину от 0 до 100 Ом при определении повреждения может быть использован индукционный метод при котором измеритель, перемещаясь по трассе кабеля, фиксирует показание индикатора — над местом повреждения произойдет резкое увеличение показания индикатора,
   (см. «Методические указания по определению места повреждения силовых кабелей напряжением до 10 кВ» РД 34.20.516.-90).
10. При ОМП акустическим методом, в случае если на противоположном конце кабельной линии не установлено заземление на всех трех фазах, запрещается поднимать напряжение заряда конденсатора акустической установки: для КЛ 10 кВ — выше 25 кВ, для КЛ 6 кВ — выше 18 кВ.
11. При определении в пучке кабеля с бумажной изоляцией (в раскопке или в коллекторе) необходимо выполнить следующие мероприятия:
    — на противоположном конце КЛ от места подключения генератора установить спецзаземление или защитное заземление на все три фазы;
    — на втором конце кабеля установить переносной генератор, подключить его между двух, не имеющих обрывов, фаз;
    — искомый кабель определяется на месте с помощью накладной рамки;
    — в случае отсутствия в искомом кабеле двух целых имеющих связь между собой или «землей» жил, его выделение необходимо проводить с помощью акустической установки. Кабель в пучке в этом случае определяется по наличию выбросов из него огня и искр.
    — при растяжке двух или трех жил включить переносной генератор между фаз, установив максимальную частоту генерации 9600 — 10000 Гц. Открытый участок кабеля должен быть не менее 2-х метров с обеих сторон от предполагаемого места повреждения. Генератор поочередно устанавливать с двух концов кабельной линии. Искомая кабельная линия определяется с помощью накладной рамки с усилителем по наличию сигнала «скрутки» со стороны подключения генератора. При отсутствии уверенного прослушивания двух максимумов сигнала «скрутки» выделять КЛ в пучке запрещается, при необходимости следует с обеих сторон расширить зону раскопки.
12. При определении расположения одножильного кабеля в пучке (на раскопке или в коллекторе) необходимо выполнить следующие мероприятия:
    — На противоположном конце выбираемого одножильного кабеля, соединить предварительно отключенную жилу с контуром заземления. При этом не следует соединять жилу непосредственно с экраном кабеля. В случае недоступности контура заземления (например, в котловане, либо на кабеле, не заведенном в сетевое сооружение) жилу следует соединить с металлическим колом, забитым в землю и на этот кол подсоединить экран.
    — На ближнем конце определяемого кабеля установить переносной генератор переменного напряжения пилообразной формы, подключив его по схеме: жила — контур заземления.
    — После включения генератора необходимо провести пробное измерение в начале кабельной линии. Для этого клещи с подключенным приемником накладываются на определяемый кабель. Клещи охватывают кабель целиком, ниже места разделки (недопустимо охватывать только жилу кабеля), таким образом, чтобы направление маркировки — стрелки на корпусе клещей, указывало в сторону конца кабеля. В этом случае стрелка на индикаторе приемника будет периодически отклоняться вправо в зеленый сектор.
    — На месте проведения выбора искомого кабеля из пучка кабелей, клещами поочередно охватываются отдельные кабели, при этом стрелка на корпусе клещей должна быть направлена в сторону конца кабельной линии. При поочередной проверке искомый кабель выявляется по появлению отчетливого отклонения стрелки индикатора приемника в зеленый сектор. Это отклонение должно быть практически таким же, как и при проверке в начале кабельной линии. На остальных кабелях отклонение будет небольшим и противоположного направления.
    — Следует помнить, что метод определения одножильного кабеля в пучке не гарантирует отсутствия ошибок. В частности, характерной ошибкой при выборе кабеля в пучке является случай, когда измерение проводится на кабельной петле. В этом случае направление наводимого тока может совпадать с направлением тока в искомом кабеле и наоборот направление наводимого тока от петли искомого кабеля обратное и совпадаете направлением наводимого тока от всех остальных соседних кабелей.
13. Разрезать кабельную линию, выполненную из одножильных кабелей, можно только после обязательного предварительного прокола двух фаз, который проводится в следующей последовательности:
    — определить в пучке две фазы КЛ в соответствии с п. 12;
    — установить на каждую из этих выделенных фаз по пиротехническому проколу, каждый из которых должен быть заземлен на металлический кол;
    — поочередно проколоть выделенные фазы.
14. Для определения трасс и глубины залегания кабелей с бумажной изоляцией используется индукционный метод (см. «Методические указания по определению места повреждения силовых кабелей напряжением до 10 кВ» РД 34.20.516.-90). При этом звуковой генератор подключается по схеме жила — контур заземления.

При определении трассы КЛ мастер по измерениям, при горизонтально расположенном индукционном датчике, передвигается по ней и слышит максимальный сигнал в головных телефонах непосредственно над кабелем. При вертикально расположенном индукционном датчике, измеритель слышит в головных телефонах минимальный сигнал, который усиливается при перемещении вправо или влево от трассы кабельной линии. Трасса КЛ определяется по минимальному звучанию сигнала над кабелем в наушниках приемной аппаратуры при вертикально расположенном индукционном датчике.

15. При определении глубины прокладки кабеля, точно над трассой кабеля устанавливают индукционный датчик под углом 45° к плоскости земли. Перемещая датчик перпендикулярно трассе, находят на поверхности земли точку в которой пропадает звучание сигнала в головных телефонах. Расстояние от этой точки до трассы равно глубине залегания кабеля.
16. Для обнаружения трассы одножильного кабеля с изоляцией из сшитого полиэтилена звуковой генератор подключается одним концом к жиле, а вторым к экрану КЛ, не отболченному от контура заземления сетевого сооружения, а на противоположном конце КЛ устанавливается закоротка между жилой и экраном. Экран при этом от контура заземления не отбалчивается.
17. Трасса КЛ определяется по минимальному звучанию сигнала над кабелем в наушниках приемной аппаратуры при вертикально расположенном индукционном датчике. Глубина залегания определяется также как и для кабеля с бумажной изоляцией.
18. При определении места повреждения на кабелях низкого напряжения до 1 кВ с использованием акустического метода запрещается использовать установку «высоковольтной акустики». На кабелях низкого напряжения разрешается работать «низковольтной акустикой» при этом напряжение заряда конденсаторов не должно превышать 1,5 кВ.
